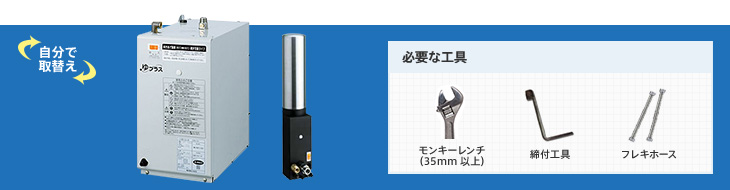

小型電気温水器の取付方法

小型電気温水器の取付方法

※お湯を出すには混合水栓が必要です。
※EHPK-H13N1の取り付け説明です。商品によって取り付け方法は多少異なります。

取付手順

止水栓を止める

化粧台下の止水栓を閉めます。化粧台下に止水栓が無い場合は、水道の元栓を止めます。

止水栓を止める

↓

給水・給湯管を外す

止水栓に接続部と水栓に接続部の袋ナットをモンキーレンチで外します。

給水・給湯管を外す

↓

電気温水器を仮置き

固定は後でしたほうが融通が利くので、最後に固定するのをオススメします。

電気温水器を仮置き

↓

必要なフレキの長さを測る

(1)止水栓から電気温水器、
(2)電温から水栓の給湯接続部分、
(3)電温から水栓の給水接続部分、
までの長さを測ってフレキホースを用意します。

必要なフレキの長さを測る

↓

フレキホースの接続

「STEP4」で用意したフレキホースを接続します。

赤:水栓給湯側へ
緑:水栓給水側へ
青:止水栓から電気温水器へ

フレキホースの接続

↓

排水金具を取り外す

既設の排水金具のトラップより下の部分を取り外します。

排水金具を取り外す

↓

排水トラップの取り付け

排水器具のセットに同梱されているトラップを取り付けます。

排水トラップの取り付け

↓

排水ホッパーの取り付け

排水器具に同梱されている、タンクの中の膨張水を逃がす部材(排水ホッパーと呼ばれています)を取り付けます。

排水ホッパーの取り付け

↓

防臭パッキンの取り付け

排水器具に同梱の防臭パッキンを、既設の排水管に取り付けます。

防臭パッキンの取り付け

↓

ジャバラホースの取り付け

排水器具の下側のナットと、パッキンを外し、排水ジャバラホースに差し込み、排水器具にジャバラホースを取り付けます。

ジャバラホースの取り付け

↓

排水器具取付完了

化粧パネルを差し込み、ジャバラホースを「STEP9」で取り付けた防臭パッキンに差し込みます。

排水器具取付完了

↓

ドレン排水ゴムの取り付け

排水ホッパーに、ドレン排水用のゴムホースを取り付けます。

ドレン排水ゴムの取り付け

↓

本体を固定します

付属の取付金具とビスで本体を固定します。

がたつき等がなければ、特に固定しなくても大丈夫です。

本体を固定します

↓

取り付け完成

取り付け完成です。
最初に閉めた止水栓を開け、電源スイッチをオンにします。
水栓から水とお湯が出るか確認してください。

接続部分より水漏れがないか確認してください。
お湯を沸かすには機器によりお時間がかかります。

取り付け完成

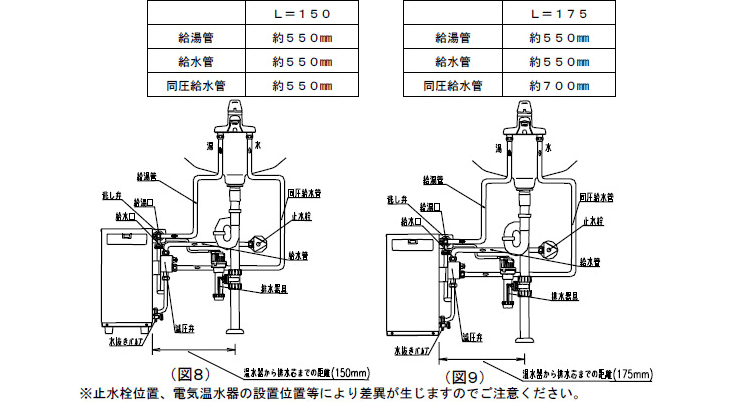

フレキホースの長さの目安

フレキホースの長さの目安 ※止水栓位置、電気温水器の設置位置等により差異が生じますのでご注意ください
